Bitmap像素存储

03 | 内存优化（上）：4GB内存时代，再谈内存优化

Android Bitmap变迁与原理解析（4.x-8.x）

Bitmap: 从出生到死亡

Bitmap创建

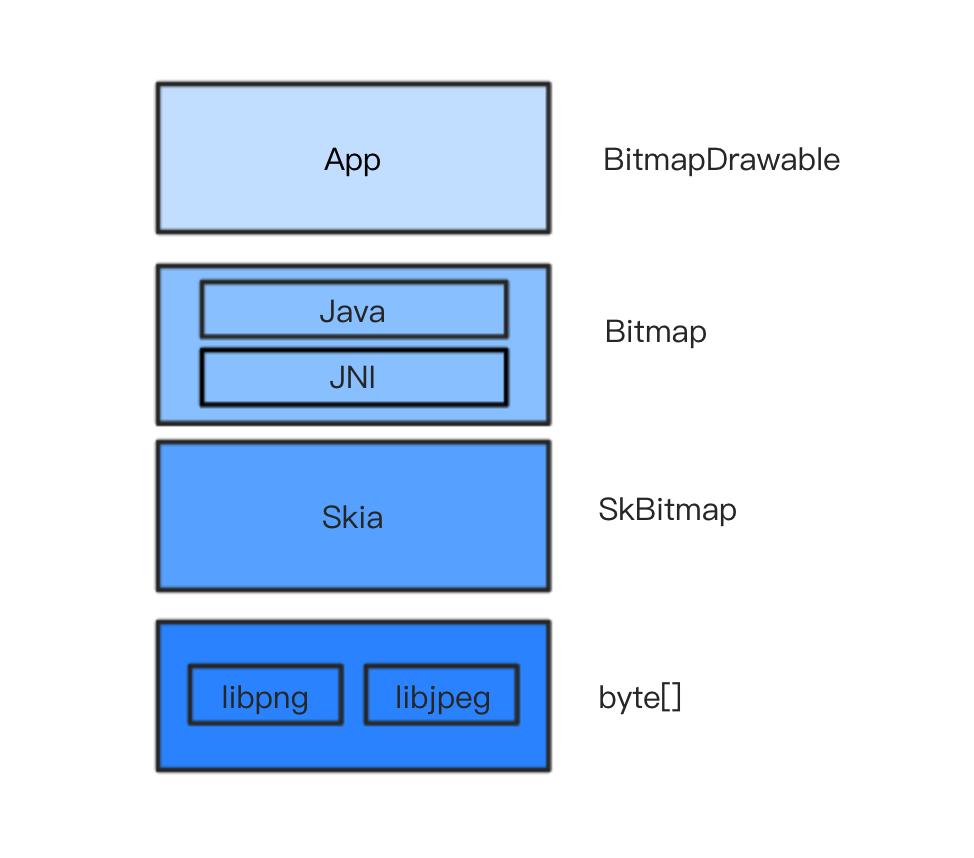

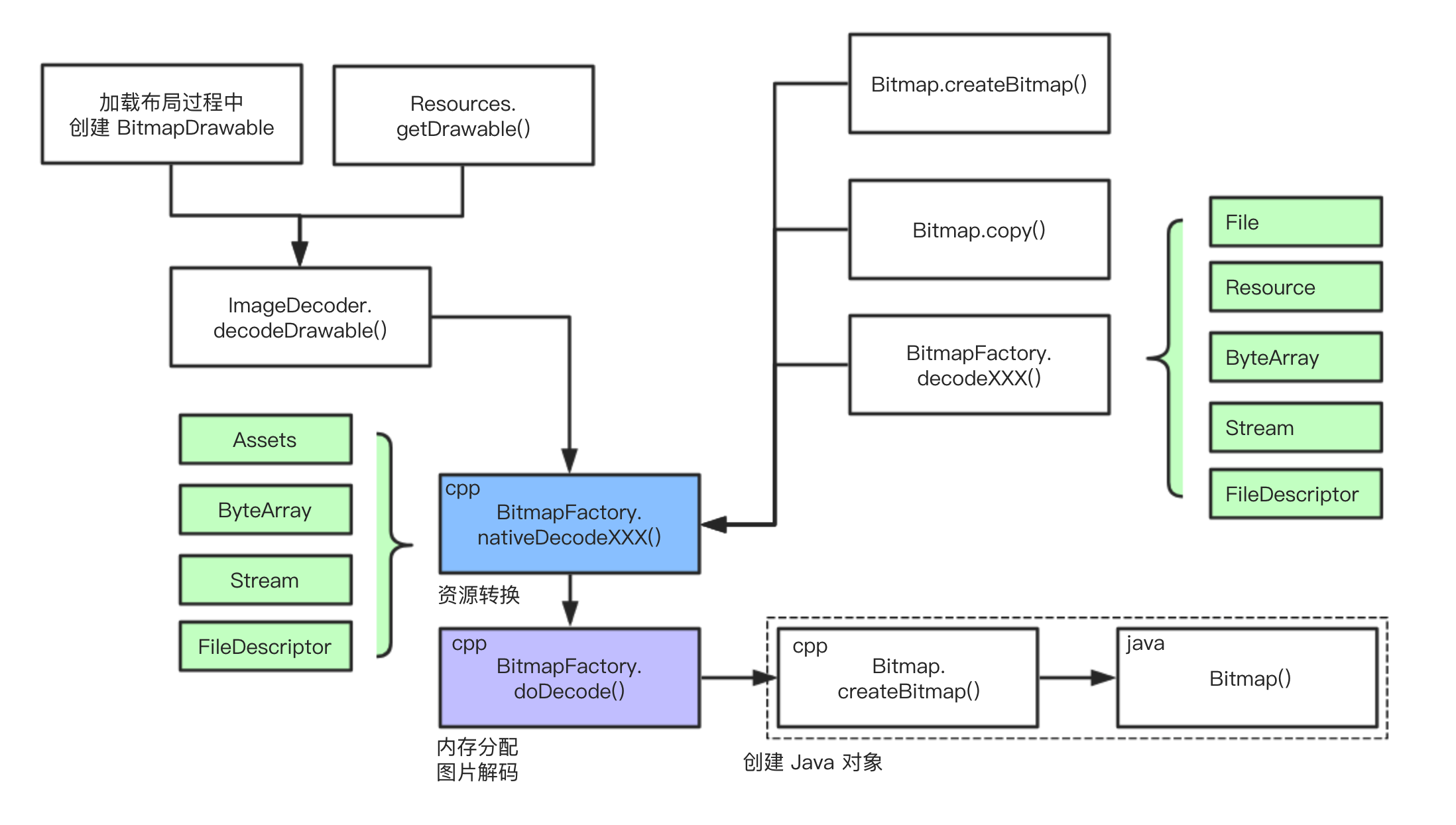

Java 层的创建 Bitmap 的所有 API 进入到 Native 层后，全都会走如下这四个步骤。

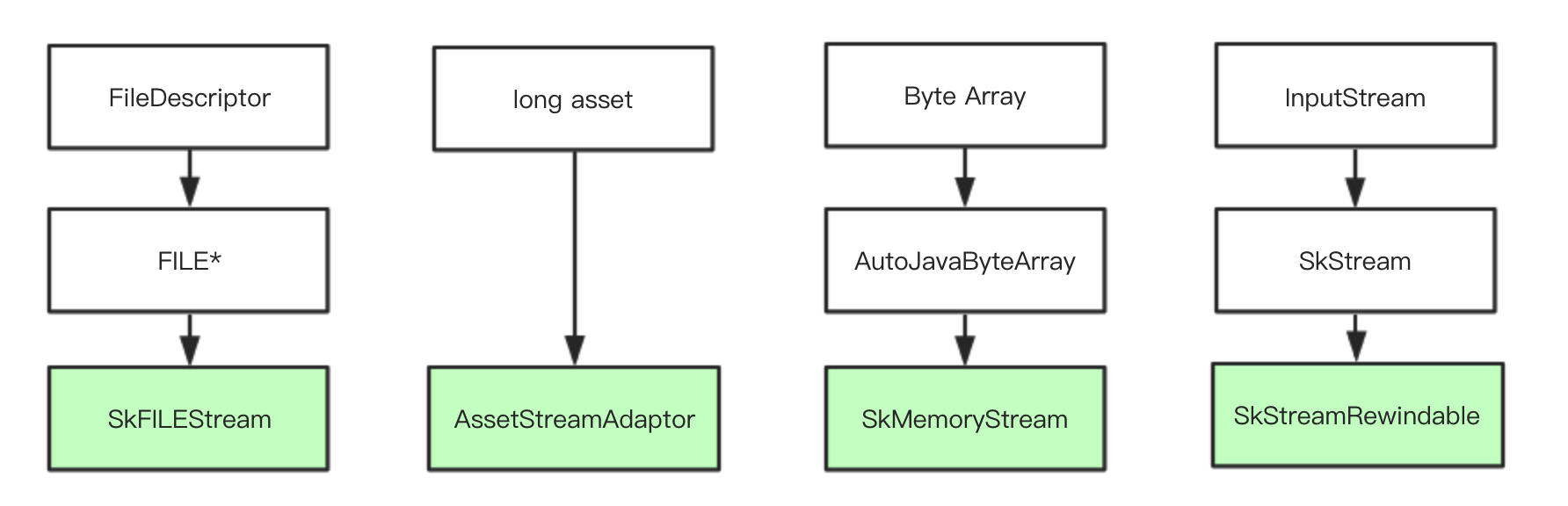

==资源转换== - 这一步将 Java 层传来的不同类型的资源转换成解码器可识别的数据类型
==内存分配== - 分配内存时会考虑是否复用 Bitmap、是否缩放 Bitmap 等因素

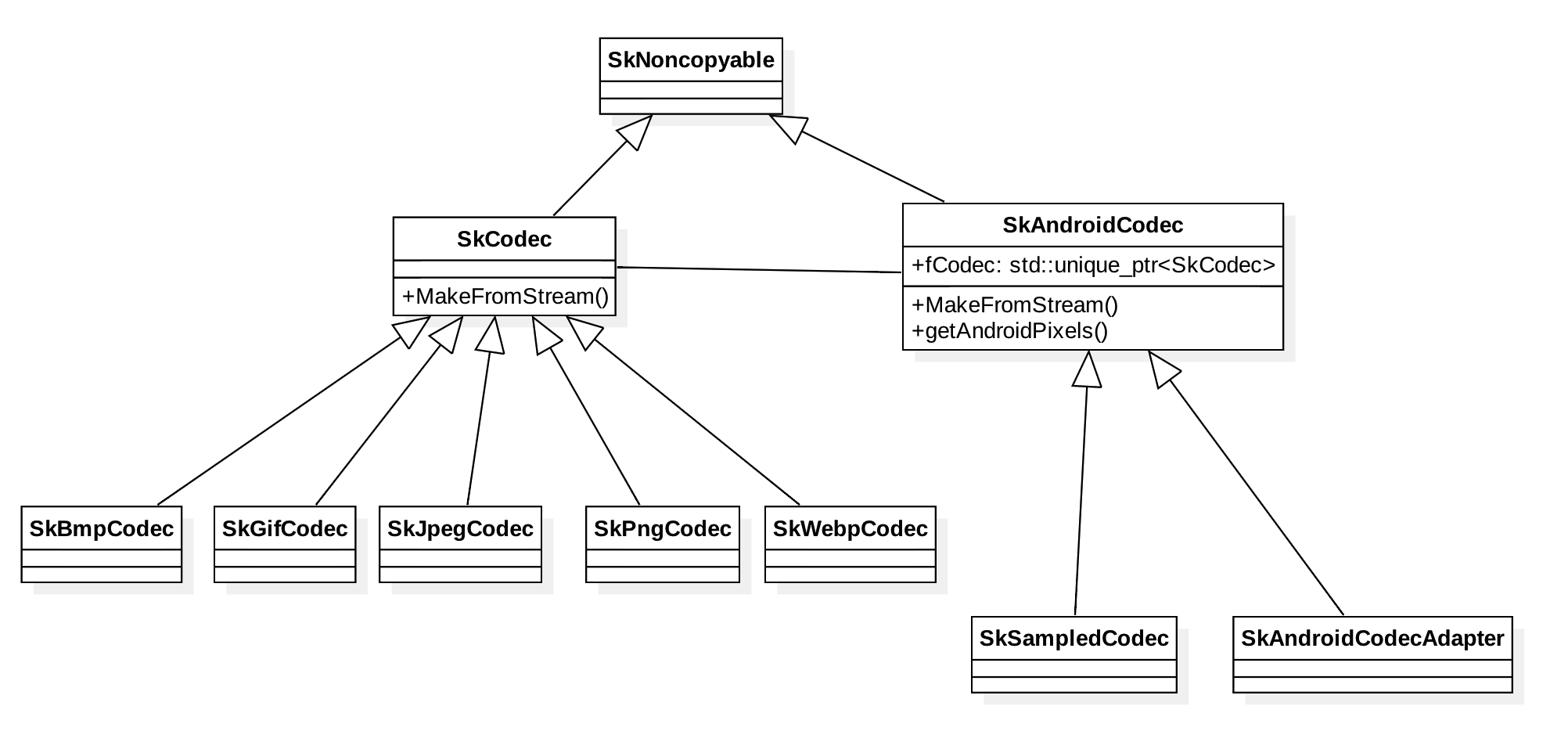

==图片解码== - 实际的解码工作由第三方库完成，解码结果填在上一步分配的内存中。注，Bitmap.createBitmap() 和 Bitmap.copy() 创建的 Bitmap 不需要进行图片解码
==创建对象== - 这一步将包含解码数据的内存块包装成 Java 层的 android.graphics.Bitmap 对象，方便 App 使用

1. 资源转换

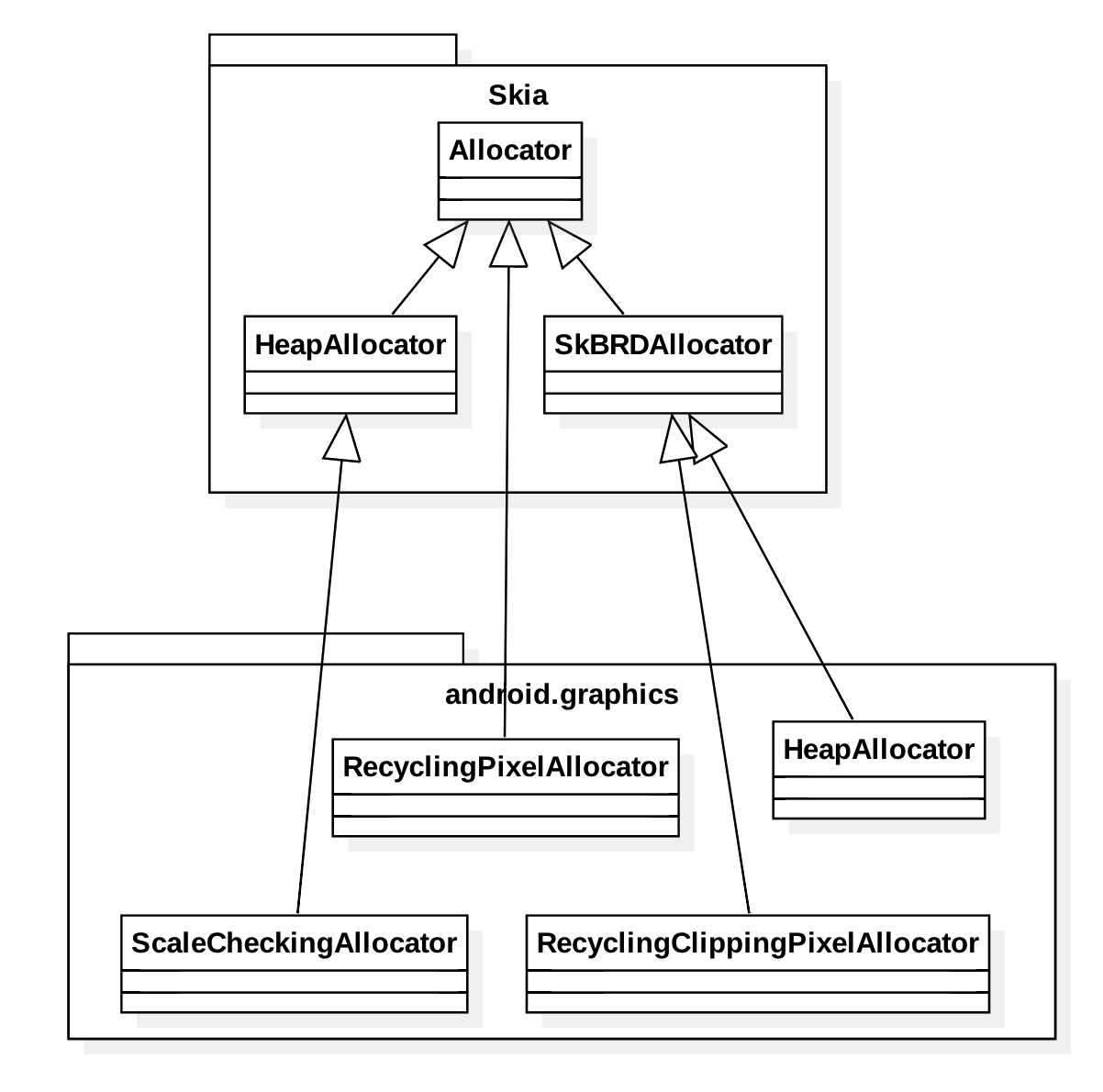

2. 内存分配

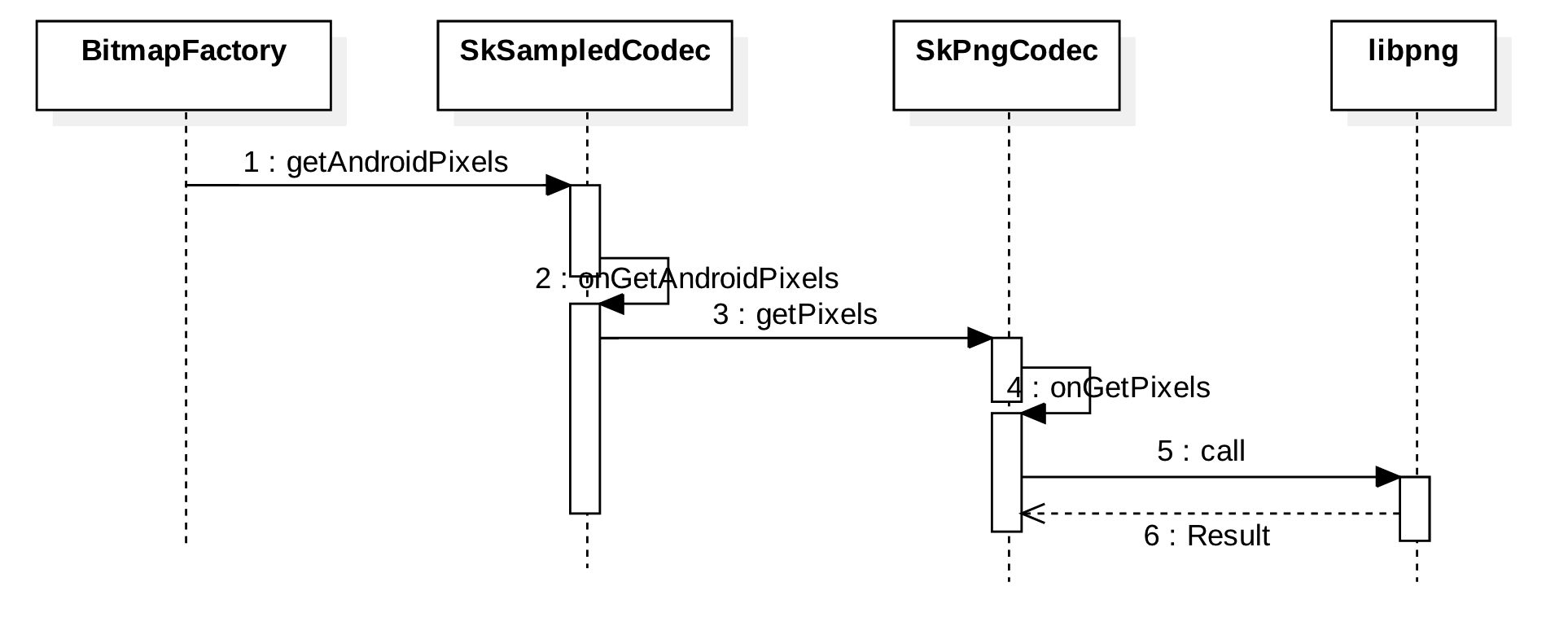

3. 图片解码

创建Java对象

Bitmap销毁

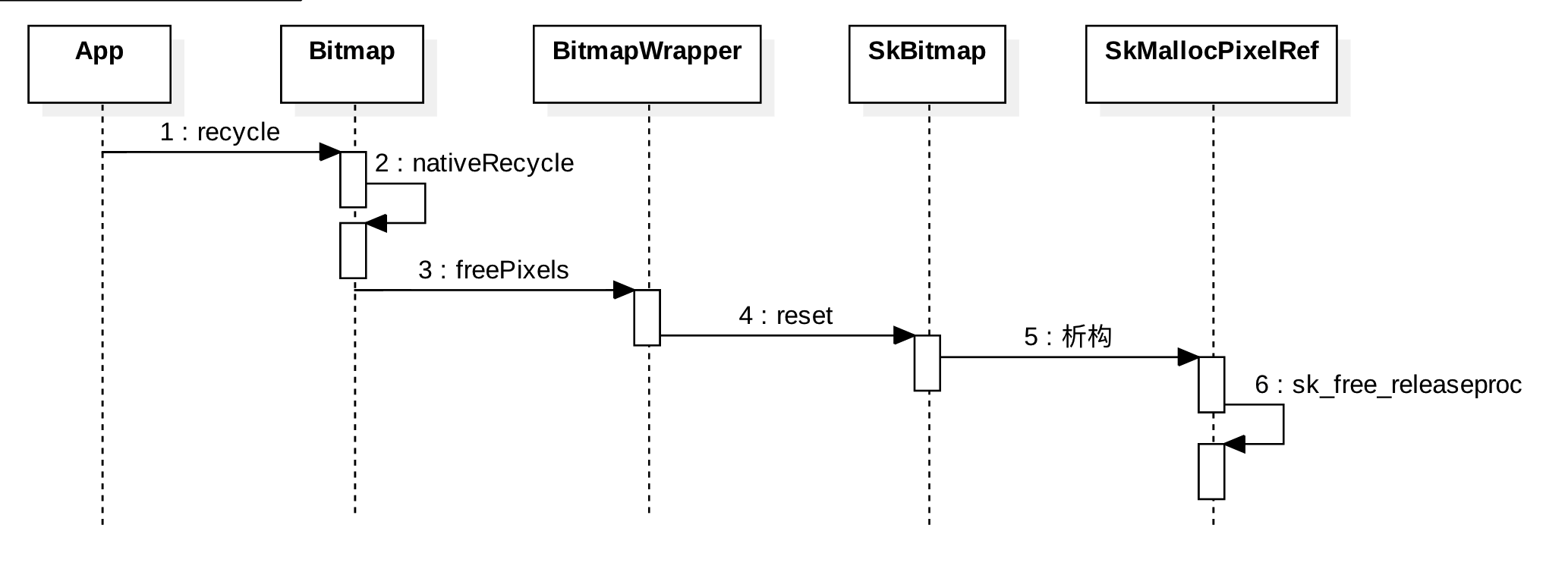

Bitmap.recycle()

自动释放：NativeAllocationRegistry

NativeAllocationRegistry 用于将 native 内存跟 Java 对象关联，并将它们注册到 Java 运行时。注册 Java 对象关联的 native 内存有几个好处：

Java 运行时在 GC 调度时可考虑 native 内存状态
Java 运行时在 Java 对象变得不可达时可以使用用户提供的函数来自动清理 native 内存

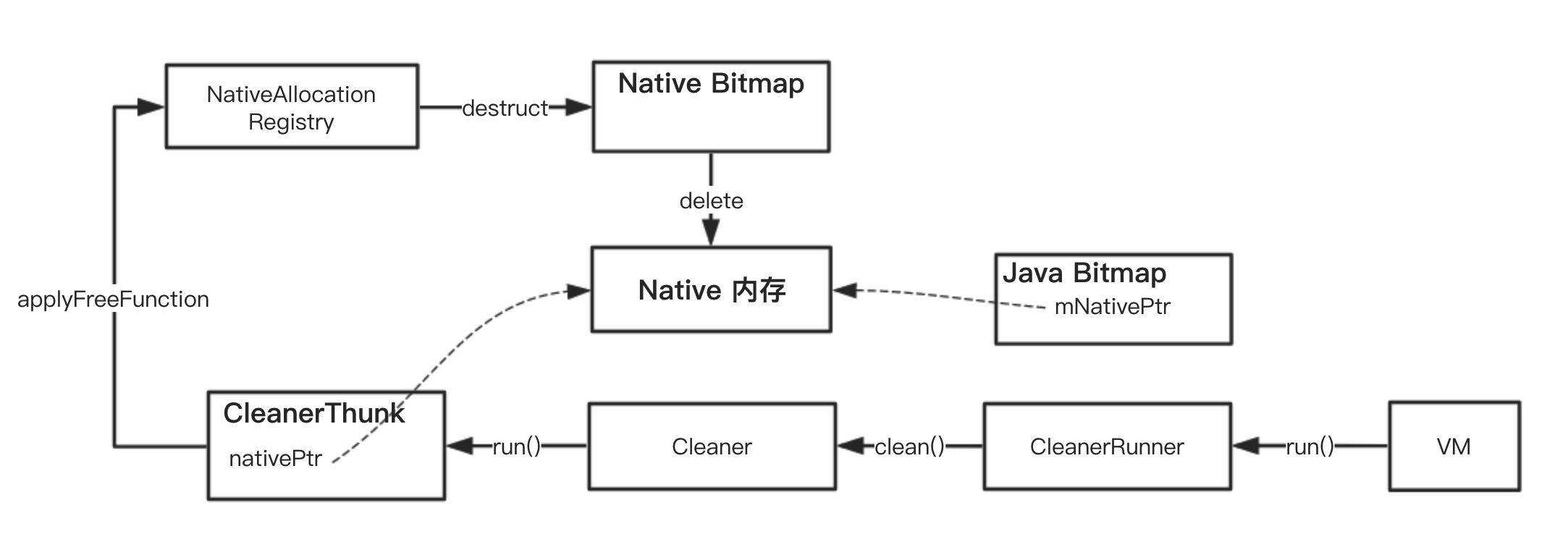

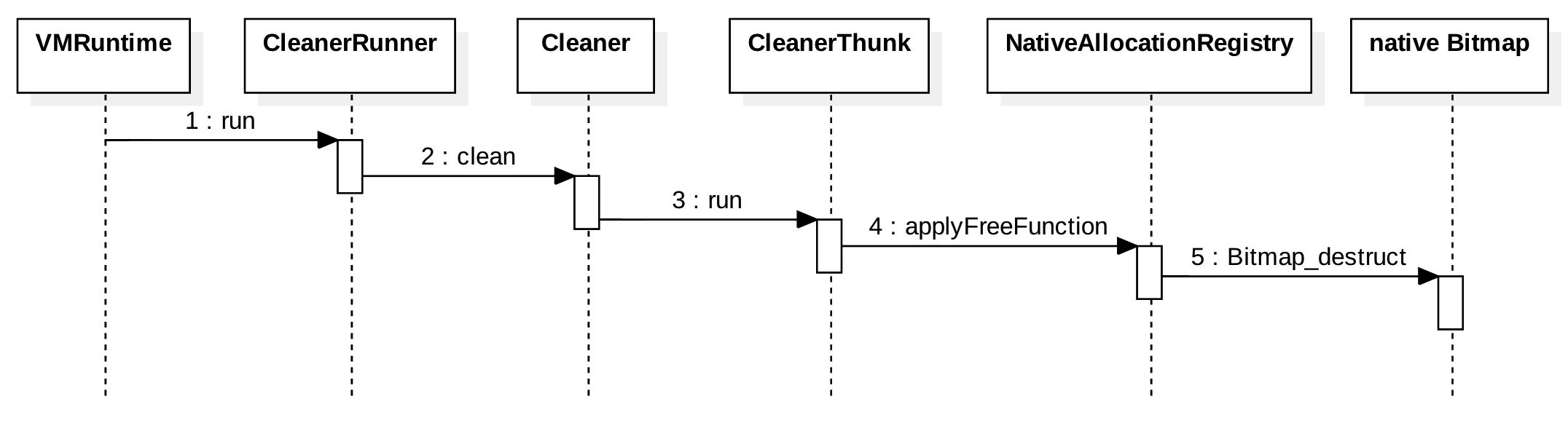

当 Java 层 Bitmap 对象不可达后关联的 native 内存会由 nativeGetNativeFinalizer() 指定的方法来回收

static void Bitmap_destruct(BitmapWrapper* bitmap) {
    delete bitmap;
}

static jlong Bitmap_getNativeFinalizer(JNIEnv*, jobject) {
    return static_cast<jlong>(reinterpret_cast<uintptr_t>(&Bitmap_destruct));
}

//we must ensure to not leak java Bitmap Object, this will recycle bitmap memory in native around GC, while it cannot be reclaim if the java bitmap is leak.

//下图流程稍有问题，实测为ReferenceQueueDaemon便利enqueue过程会直接调用Cleaner.clean开启流程，没有使用到VMRuntime和CleanerRuner,具体流程见BitmapSource

Bitmap内存分配原理

8.0之前Bitmap内存分配原理

通过Bitmap的成员列表，就能看出一点眉目，Bitmap中有个byte[] mBuffer，其实就是用来存储像素数据的，很明显它位于java heap中：

public final class Bitmap implements Parcelable {
    private static final String TAG = "Bitmap";
     ...
    private byte[] mBuffer;
     ...
    }

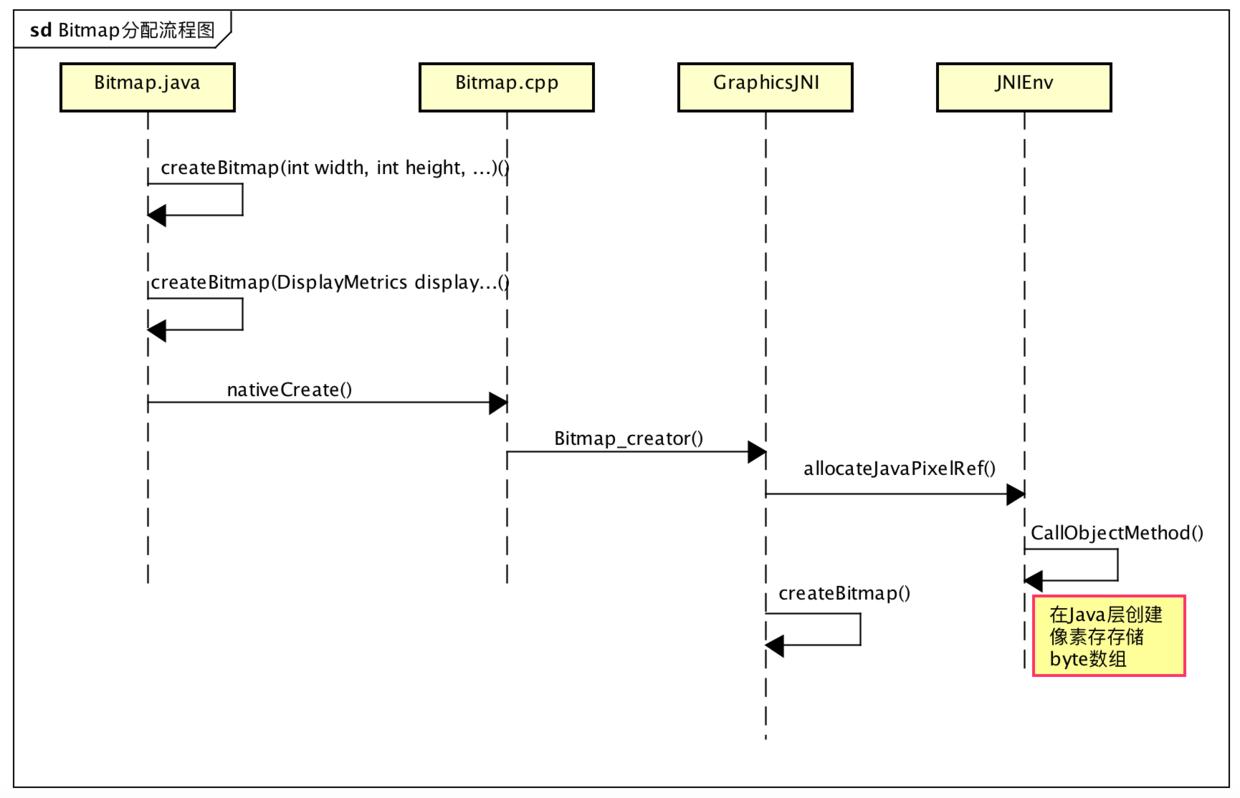

Java层Bitmap的创建最终还是会走向native层：Bitmap.cpp

 static jobject Bitmap_creator(JNIEnv* env, jobject, jintArray jColors,
                               jint offset, jint stride, jint width, jint height,
                               jint configHandle, jboolean isMutable) {
     SkColorType colorType = GraphicsJNI::legacyBitmapConfigToColorType(configHandle);
      ...

     SkBitmap Bitmap;
     Bitmap.setInfo(SkImageInfo::Make(width, height, colorType, kPremul_SkAlphaType));
   		<!--关键点1 像素内存分配-->
     Bitmap* nativeBitmap = GraphicsJNI::allocateJavaPixelRef(env, &Bitmap, NULL);
     if (!nativeBitmap) {
         return NULL;
     }
      ...
     <!--获取分配地址-->
     jbyte* addr = (jbyte*) env->CallLongMethod(gVMRuntime, gVMRuntime_addressOf, arrayObj);
     ...
     <!--创建Bitmap-->
     android::Bitmap* wrapper = new android::Bitmap(env, arrayObj, (void*) addr,
             info, rowBytes, ctable);
     wrapper->getSkBitmap(Bitmap);
     Bitmap->lockPixels();
     return wrapper;
 }

这里只看关键点1，像素内存的分配：GraphicsJNI::allocateJavaPixelRef从这个函数名可以就可以看出，是在Java层分配，跟进去，也确实如此

由于只关心内存分配里其实就是在native层创建Java层byte[]，并将这个byte[]作为像素存储结构，之后再通过在native层构建Java Bitmap对象的方式，将生成的byte[]传递给Bitmap.java对象：

jobject GraphicsJNI::createBitmap(JNIEnv* env, android::Bitmap* bitmap,
        int bitmapCreateFlags, jbyteArray ninePatchChunk, jobject ninePatchInsets,
        int density) {
   	...<!--关键点1，构建java Bitmap对象，并设置byte[] mBuffer-->
    jobject obj = env->NewObject(gBitmap_class, gBitmap_constructorMethodID,
            reinterpret_cast<jlong>(bitmap), bitmap->javaByteArray(),
            bitmap->width(), bitmap->height(), density, isMutable, isPremultiplied,
            ninePatchChunk, ninePatchInsets);
    hasException(env); // For the side effect of logging.
    return obj;
}

8.0之后Bitmap内存分配

其实从8.0的Bitmap.java类也能看出区别，之前的 private byte[] mBuffer成员不见了，取而代之的是private final long mNativePtr，也就说，Bitmap.java只剩下一个壳了，具体如下：

public final class Bitmap implements Parcelable {
    ...
    // Convenience for JNI access
    private final long mNativePtr;
    ...
 }

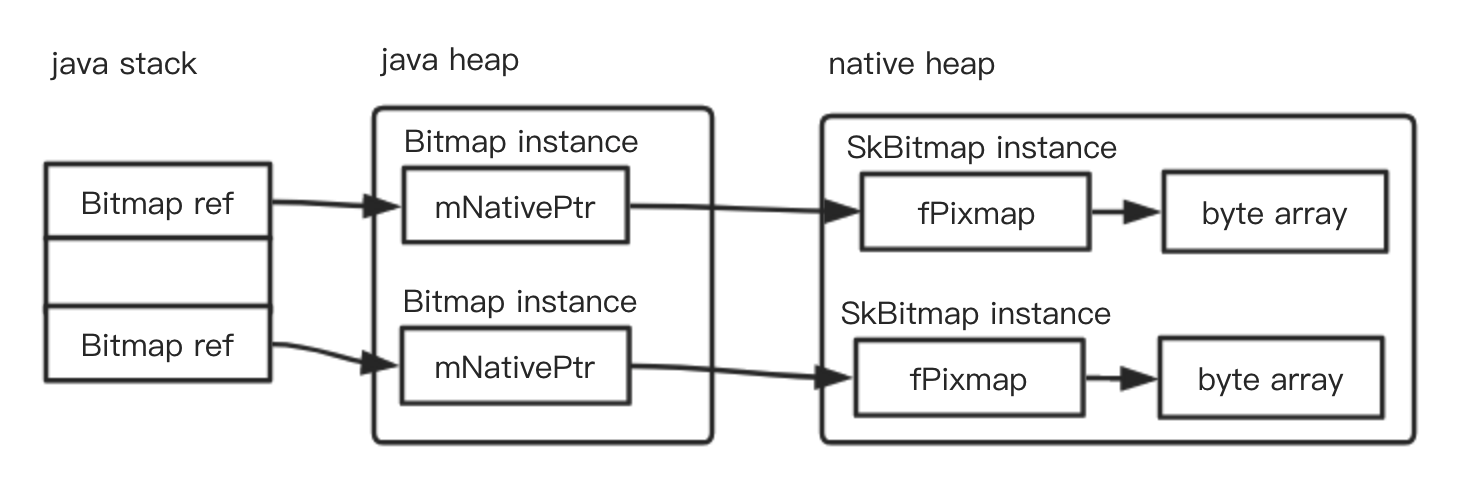

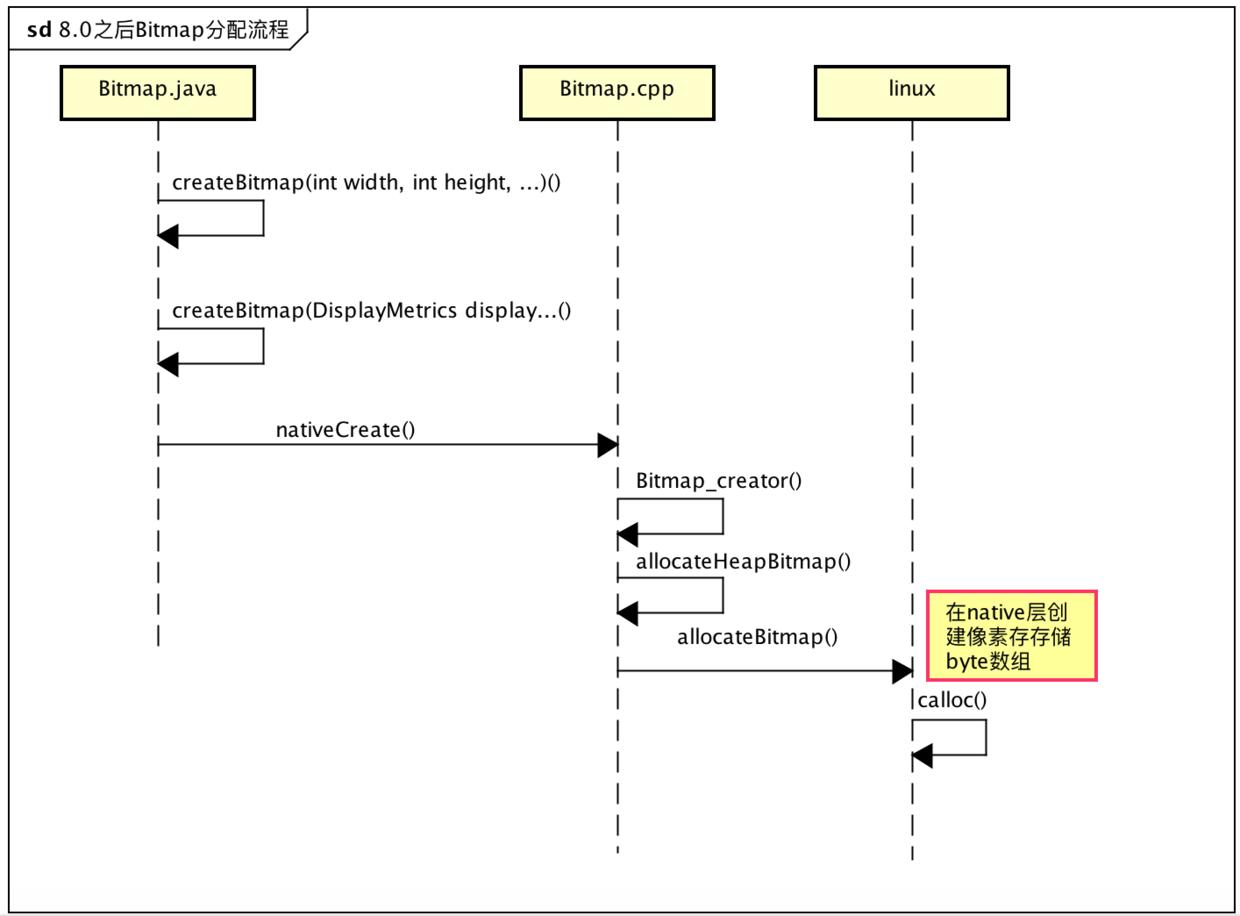

之前说过8.0之后的内存分配是在native，具体到代码是怎么样的表现呢？流程与8.0之前基本类似，区别在native分配时：

static jobject Bitmap_creator(JNIEnv* env, jobject, jintArray jColors,
                              jint offset, jint stride, jint width, jint height,
                              jint configHandle, jboolean isMutable,
                              jfloatArray xyzD50, jobject transferParameters) {
    SkColorType colorType = GraphicsJNI::legacyBitmapConfigToColorType(configHandle);
   	 ...
   	 <!--关键点1 ，native层创建bitmap，并分配native内存-->
    sk_sp<Bitmap> nativeBitmap = Bitmap::allocateHeapBitmap(&Bitmap);
    if (!nativeBitmap) {
        return NULL;
    }
    ...
    return createBitmap(env, nativeBitmap.release(), getPremulBitmapCreateFlags(isMutable));
}

看一下allocateHeapBitmap如何分配内存

static sk_sp<Bitmap> allocateHeapBitmap(size_t size, const SkImageInfo& info, size_t rowBytes) {
   	<!--关键点1 直接calloc分配内存-->
    void* addr = calloc(size, 1);
    if (!addr) {
        return nullptr;
    }
 	<!--关键点2 创建native Bitmap-->
    return sk_sp<Bitmap>(new Bitmap(addr, size, info, rowBytes));
}

可以看出，8.0之后，Bitmap像素内存的分配是在native层直接调用calloc，所以其像素分配的是在native heap上，这也是为什么8.0之后的Bitmap消耗内存可以无限增长，直到耗尽系统内存，也不会提示Java OOM的原因。

8.0之后的Bitmap内存回收机制

NativeAllocationRegistry是Android 8.0引入的一种辅助自动回收native内存的一种机制，==当Java对象因为GC被回收后，NativeAllocationRegistry可以辅助回收Java对象所申请的native内存==，拿Bitmap为例，入下：

Bitmap(long nativeBitmap, int width, int height, int density,
        boolean isMutable, boolean requestPremultiplied,
        byte[] ninePatchChunk, NinePatch.InsetStruct ninePatchInsets) {
    ...
    mNativePtr = nativeBitmap;
    long nativeSize = NATIVE_ALLOCATION_SIZE + getAllocationByteCount();
    <!--辅助回收native内存-->
    NativeAllocationRegistry registry = new NativeAllocationRegistry(
        Bitmap.class.getClassLoader(), nativeGetNativeFinalizer(), nativeSize);
    registry.registerNativeAllocation(this, nativeBitmap);
   if (ResourcesImpl.TRACE_FOR_DETAILED_PRELOAD) {
        sPreloadTracingNumInstantiatedBitmaps++;
        sPreloadTracingTotalBitmapsSize += nativeSize;
    }
}

当然这个功能也要Java虚拟机的支持，有机会再分析。
